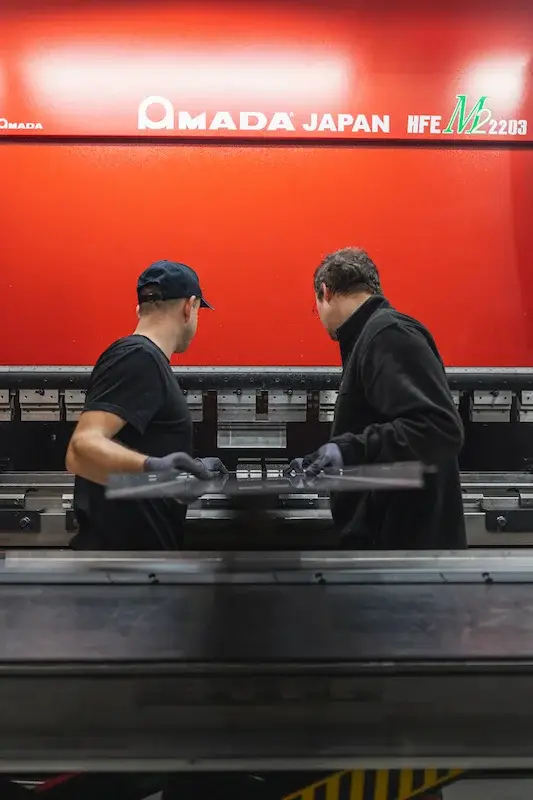

Centrum pras krawędziowych AMADA – precyzja gięcia w najlepszym wydaniu.
Japońskie prasy krawędziowe AMADA w połączeniu z naszą doświadczoną kadrą, to synonim niezawodności, dokładności i powtarzalności w gięciu blach. Zapewniamy najwyższą jakość obróbki nawet najbardziej wymagającym kształtów dla produkcji seryjnej oraz jednostkowej w każdej branży przemysłowej.

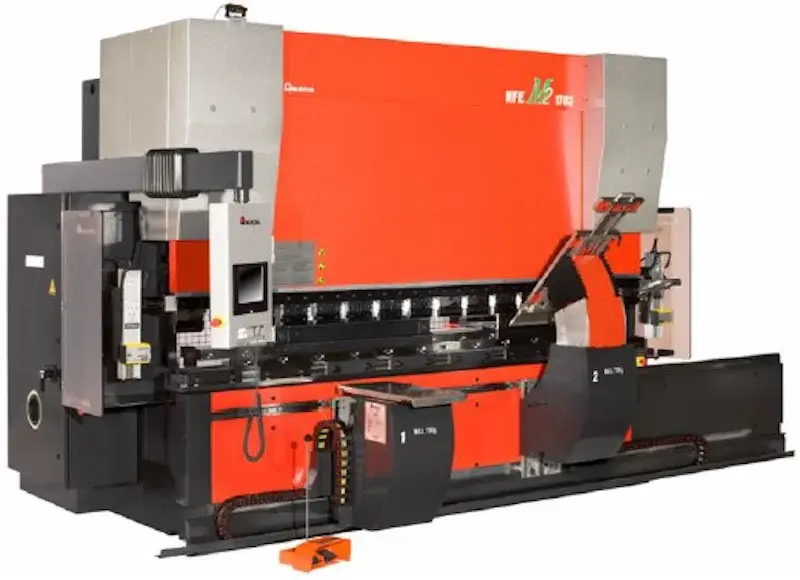

Amada HFE M2 8025S
Prasy Amada HFE M2 są zaawansowanymi maszynami do gięcia blach, które oferują szeroki zakres możliwości.

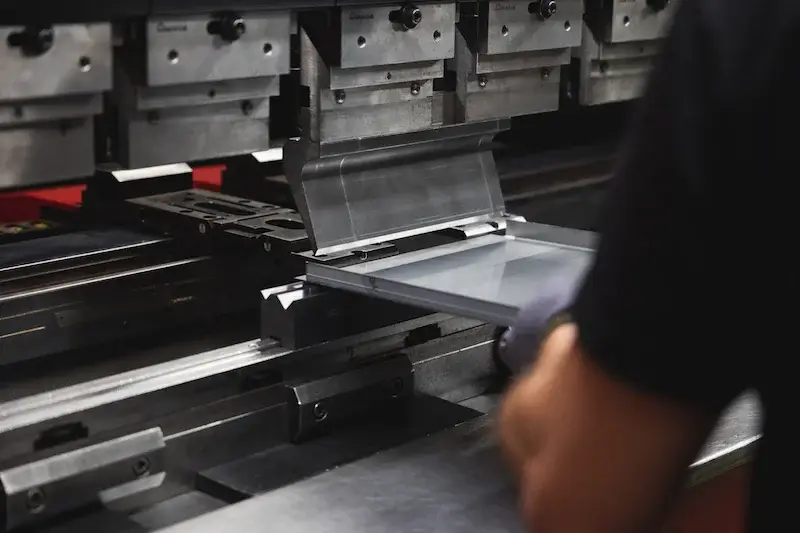

- Gięcie precyzyjne: Dzięki systemowi pomiaru kąta DIGIPRO, prasy te mogą dokładnie mierzyć kąty gięcia, co jest kluczowe dla precyzyjnych prac.
- Energooszczędność: Inteligentny system hydrauliczny, który zapewnia maksymalną wydajność przy niższym zużyciu energii i niższym poziomie hałasu.
- Wszechstronność: Są wyposażone w sterowanie dotykowe AB-Pad Evolution, które jest łatwe w obsłudze i umożliwia szybkie programowanie.
- Dokładność: Mają opatentowany przez AMADA system koronowania, który zapewnia stałe wyniki na całej długości gięcia.
Prasy te są idealne do zastosowań wymagających wysokiej precyzji i efektywności, takich jak produkcja części samochodowych, konstrukcji metalowych i innych specjalistycznych komponentów metalowych.
Specyfikacja
| Dane Techniczne Maszyny | HFE-M2-2203 |
| Nacisk | 2200 KN |
| Najmniejsza siła nacisku | 260 KN |
| Długość belki prasy | 3220 mm |
| Prześwit między stojakami | 2700 mm |
| Wysięg | 420 mm |
| Skok | 200 mm |
| Skok w modelu Long-Stroke | 350 mm |
| Maksymalne odchylenie górnej belki | 20 mm |
| Wysokość zabudowy | 470 mm |
| Wysokość zabudowy modelu Long Stroke | 620 mm |
| Szerokość stołu roboczego | 180 |
| Wysokość stołu | 960 |
| Prędkość dosuwu * | 1-100 mm/s |
| Maksymalna prędkość robocza | 1-10 mm/s |
| Maksymalna prędkość powrotu | 1-100 mm/s |
| Moc silnika | 18,5 kW |
| Pobór energii | 20 kW |
| Napięcie sieci | 400/50 V / Hz |
| Ilość oleju | 295 l. |
| Maksymalne ciśnienie | 300 bar |
| Ilość osi sterowanych | 4 lub 7 |
| Zderzak tylny Typ A (2 osi) | HFE-M2-2203 |
| Zakres przesuwu osi X | 700 mm |
| Zakres przesuwu osi X z położonym elementem obrabianym | 750/1020 mm |
| Zakres przesuwu osi R | 250 mm |
| Prędkość w osi X | 270 mm/s. |
| Prędkość w osi R | 90 mm/s. |
| Prędkość pozycjonowania osi X | 0,1 mm/s. |
| Prędkość pozycjonowania osi R | 0,1 mm/s. |
| Powtarzalność w osi X | 0,03 mm |
| Powtarzalność w osi R | 0,05 mm |
| Zderzak tylny Typ B-AC (5 osi) | HFE-M2-2203 |
| Zakres przesuwu X1 + X2 | 700 mm |
| Zakres przesuwu osi X1 + X2 z położonym elementem obrabianym | 750/1020 mm |
| Maksymalna różnica X1 + X2 | 450 mm |
| Zakres przesuwu osi R | 250 mm |
| Maksymalna odległość między palcami zderzaka | 2460 mm |
| Prędkość pozycjonowania X1 + X2 | 500 mm/s. |
| Prędkość pozycjonowania R | 160 mm/s. |
| Prędkość pozycjonowania Z1 + Z2 | 1000 mm/s. |
| Dokładność pozycjonowania X1 + X2 (4 – 300 mm) | 0,075 /- mm |
| Dokładność pozycjonowania X1 + X2 (300 – 700 mm) | 0,1 /- mm |
| Dokładność pozycjonowania R | 0,1 /- mm |
| Dokładność pozycjonowania Z1 + Z2 | 1 /- mm |
| Powtarzalność X1 + X2 | 0,01 /- mm |
| Powtarzalność R | 0,05 /- mm |
| Powtarzalność Z1 + Z2 | 0,5 /- mm |
Amada HFE M2 8025S
| Siła nacisku | 800 kN |
| Napęd | Hydrauliczna prasa krawędziowa |
| Długość belki prasy | 2570 mm |
| Odległość pomiędzy ramami | 2125 mm |
| Skok | 200 mm |
| Wysokość otwarcia | 470 mm |
| Prędkość gięcia | 10 mm/s |
| Prędkość dojazdu | 100 mm/s |
| Prędkość powrotu | 100 mm/s |
Amada HFE M2 5012
| Siła nacisku | 500 kN |
| Napęd | Hydrauliczna prasa krawędziowa |
| Długość belki prasy | 1270 mm |
| Odległość pomiędzy ramami | 1035 mm |
| Skok | 150 mm |
| Wysokość otwarcia | 480 mm |
| Prędkość gięcia | 15 mm/s |
| Prędkość dojazdu | 185 mm/s |
| Prędkość powrotu | 185 mm/s |
